在来工法を進化させる革命的接合金物

金物工法
在来工法を進化させる革命的接合金物

ひとつの金物をひねって使い分ける・・・たったそれだけのことが、金物工法に新しい世界を生み出しました。

　

　ひとつの金物をひねって使い分ける・・・たったそれだけのことが、金物工法に新しい世界を生み出しました。これまでの金物は、金物をボルトで木材に固定してきました。当然、様々な工具が必要となり、金物取付などの作業工程も複雑になります。　ＴＷＩＳＴＥＣは、「金物はボルトで固定するもの」という常識を金物を「ひねる」というそれだけのことであっさりと覆したのです。横架材同士の接合には、金物のシングル羽を「ひねる」ことで対応。そこにドリフトピンを打ち込むだけで緊結されるこの工法は、ワンスリットの加工もあいまって、これまでの金物工法が苦手とした柱や梁が表しになる真壁工法でも美しく仕上げることが可能となりました。　しかも、取付穴の寸法をあえて変えたことで、金物を間違えて取り付ける心配は皆無。在来軸組工法にこだわりをもっている方にこそ、使っていただきたい、そんな接合金物、それがＴＷＩＳＴＥＣです。

　
　

TWISTEC ／ 12 の革新性

金物の取り付け間違いが無い

金物ごとに木材の取り付け加工( 寸法など) が全て違うので、金物の取り付け間違いが基本的にありません。

接合部がすっきりキレイ

ワンスリットの1 枚羽タイプで出幅も小さいので欠損が少なく、表し工法の梁などもきれいに仕上がります。

運送コストを低減できる

金物自体がコンパクトなので、先付けで現場に輸送する際、無駄な空間が生まれず輸送コストを抑えることができます。

柱の回転が抑えられる

柱頭・柱脚金物もワンスリットタイプで、しかも2 箇所ピン止めなので、金物の回転が起きにくく、柱が回転することもありません。
　

柱の追加・取り外しが簡単

柱頭・柱脚金物もワンスリットタイプなので、間違いやリフォーム時など、柱を横スライドさせて簡単に追加や取り外しができます。
　　

金物同士の干渉が皆無

一個の金物を独立して取り付けるシステムで一般の金物工法のように二つ以上の金物をボルトで緊結すること無く、金物干渉もほとんどなく梁せいを変えたり位置をずらすことが簡単にできます。

ヒートブリッジしにくい

00ボルトレスのため、金物が外部と接触することがほとんど無く、ヒートブリッジが起こりにくい。
　

ファイアーストップが簡単

横架材の加工がワンスリットのみで切り欠きが無いため、市販の難燃チューブなどを詰めることによって、簡単にファイアーストップが可能です。

金物付け・施工時間の短縮

金物ごとに木材の取り付け加工( 寸法など) が全て違うので、金物の取り付け間違いが基本的にありません。
　

CAD 時間の短縮が可能

架構ルールが在来工法と同じで金物の干渉が無いため従来の金物工法のような図面チェックの手間が大幅に省けます。

在庫管理が容易

金物の種類が少ないため、在庫管理が容易です。
　

在来工法をしのぐ
コストパフォーマンス

金物価格、プレカット費、金物取り付け費、現場施工費、運送費、CAD 費など、優れたトータルパフォーマンスを実現。在来工法をもしのぐコストダウンを可能にします。

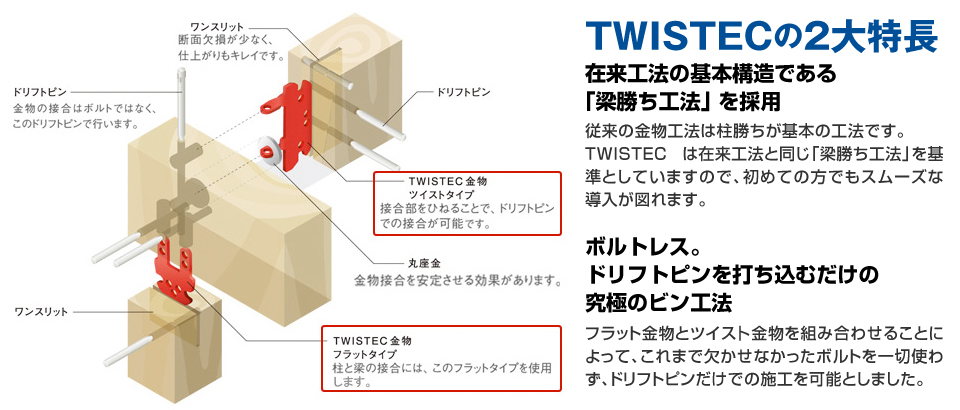

ボルトレスによる金物接合を可能にした「ひねり」という発想

TWISTEC 金物は全部で11種類

TW-50

合板の受け材など、特に耐力が必要のない部分に使用する金物です。

TW-50T

合板の受け材など、特に耐力が必要のない部分に使用する金物です。

　

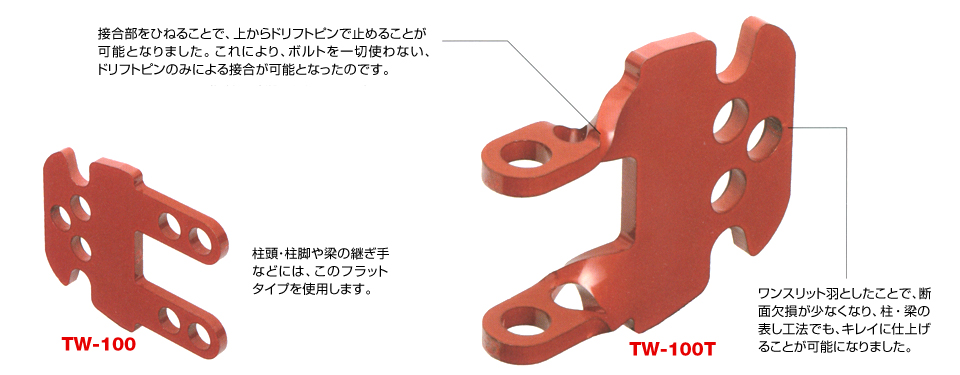

TW-100

柱頭柱脚部と横架材端部に使用する金物です。

TW-100T

梁と梁の接合に使用する金物です。
　
　
　

TW-150

柱と梁の接合に使用する金物です。
ノーマル使いとダウン使いの2 つの使用方法があります。

TW-150T

梁と梁の接合に使用する金物です。

TW-200

柱と梁の接合に使用する金物です。ノーマル使いとダウン使いの2つの使用方法があります。

TW-200T

梁と梁の接合に使用する金物です。
　
　

TWH-35-105

105 角の柱で土台部分に使用する、ホールダウン金物です。
　

TWH-35-120

120 角の柱で土台部分に使用する、ホールダウン金物です。

TWH-20

柱頭柱脚部分に使用する金物です。

TW 丸座金

TW-150
TW-150T
TW-200
TW-200T
を取り付ける際に使用する金物です。
　

TP 縦ドリフトピン

梁に対して、上下方向（縦方向）に打ち込むドリフトピンです。 2 羽の加工がしてあります。

TP 横ドリフトピン

に対して、左右方向（横方向）に打ち込むドリフトピンです。ローレット加工がしてあります。
